Apa sing njalari Arus bocor liwat gulungan motor sampeyan?

Ing saben motor listrik, gulungan tembaga nggawa arus. Padha njagong nang slot baja. Baja nindakake listrik. Tembaga nindakake listrik. Yen padha tutul, bocor saiki. Kathok cendhak motor. Performance mudhun. Pungkasane, motor gagal.

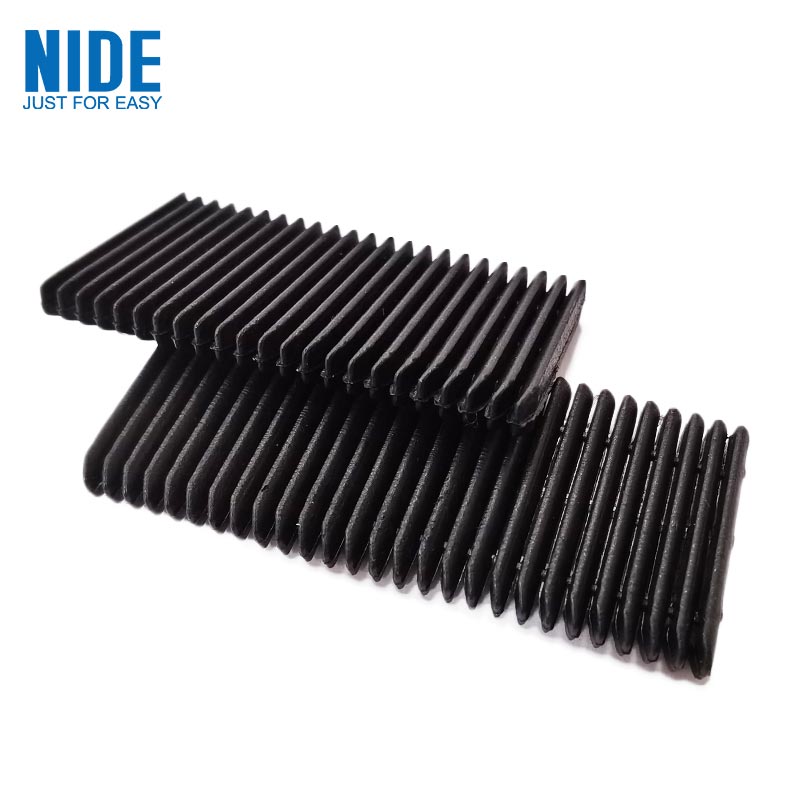

Siji-sijine sing ngadeg ing antarane tembaga lan baja yaiku lembaran materi sing tipis sing diaranikertas isolasi listrik.

Iku ora katon kaya akeh. A fraksi saka milimeter nglukis. Cut menyang wangun sing tepat. Slid menyang slot sadurunge windings mlebu. Nanging tanpa iku, motor ora bisa.

Apa Insulation Paper Sejatine

Inti stator digawe saka laminasi baja sing ditumpuk. Slot wis doyo menyang wong. Insinyur nglebokake potongan kertas insulasi menyang saben slot, dilebokake ing tembok. Banjur windings mlebu. Banjur wedge slot nutup bukaan.

Kertas kasebut duwe telung pakaryan. Kaping pisanan, insulasi listrik - mungkasi saiki saka mlumpat saka tembaga menyang baja. Kapindho, mechanical pangayoman - tedheng windings marang sudhut hard saka laminations baja. Katelu, manajemen termal - sawetara gelar mbantu nindakake panas saka windings.

Yen kertas gagal ing samubarang iki, motor gagal.

Keluarga Material

Ora kabeh kertas insulasi padha. Motor sing beda butuh bahan sing beda. Pilihan gumantung ing suhu, voltase, kaku mechanical, lan biaya.

Tabel ing ngisor iki nuduhake jinis sing paling umum digunakake ing manufaktur motor saiki.

DMD minangka tenaga kerja. Isine paling motor standar ing biaya cukup. NMN nambah kateguhan mekanik. NHN nambah tahan panas. kertas Aramid nambah loro plus kekuatan dielektrik unggul. Film polimida kanggo papan sing nyenyet.

Pangertosan Kelas Suhu

Saben bahan insulasi nduweni rating suhu. Iki dudu marketing. Iku watesan dites.

Milih kelas sing salah minangka kesalahan umum. Yen motor mlaku ing 140°C terus-terusan, Kelas B (130°C) bakal gagal. Kelas F (155°C) minangka pilihan paling aman.

Nanging cathetan: rating suhu ditrapake kanggo operasi sing terus-terusan. Suhu puncak bisa uga luwih dhuwur. Insinyur apik nambah margin. Motor sing mlaku ing 140 ° C terus-terusan kudu entuk insulasi Kelas H, ora mung Kelas F.

Parameter Kunci: Apa Tegese Lembar Spek

kapanevaluasi kertas isolasi, sawetara paramèter teknis penting. Punika ingkang dipun maksud.

kekandelan.Diukur ing milimeter. Kisaran khas yaiku 0.15mm nganti 0.40mm kanggo liner slot. Kertas sing luwih kandel nyedhiyakake kekuatan dielektrik sing luwih dhuwur lan proteksi mekanik sing luwih apik. Kertas sing luwih tipis ninggalake luwih akeh ruangan kanggo tembaga, nambah Kapadhetan daya motor. Tradeoff punika engineering judgment.

kekuatan dielektrik.Diukur ing kilovolt saben milimeter. Iki ngandhani sepira voltase sing bisa diblokir kertas sadurunge rusak. Nilai khas kanggo DMD yaiku 5-8 kV kanggo lembaran 0.2mm. Sing luwih dhuwur luwih apik, nanging syarat nyata gumantung saka voltase motor. Kanggo motor 400V EV, 3-5 kV cukup. Kanggo sistem 800V, 6-8 kV luwih aman.

Kekuwatan tensile.Diukur ing Newton saben 15mm jembaré. Iki menehi pitutur marang kowe sepira daya tarik sing bisa ditindakake kertas sadurunge nyuwek. Penting amarga kertas wis lempitan lan dilebokake dening mesin. Luh kertas sing lemah sajrone perakitan. Downtime nderek.

Elongation ing break.Persentase regangan sadurunge nyuwek. Kertas sing dawane 10-15% luwih ngapura nalika lempitan. Kertas pecah ing pojok sing cetha.

Ketahanan luh pinggir.Diukur ing Newtons. Kertas bakal dilipat. Lipatan nggawe titik stres. Yen resistance luh pinggir kurang, kertas pamisah ing garis lipatan nalika nglebokake.

Pemasok sing apik nyedhiyakake nomer kasebut ing sertifikat materi. Pemasok miskin ujar "cocok karo standar industri" tanpa menehi nilai tes sing nyata.

Kenapa EV Motors Beda

Motor kendaraan listrik wis ngganti pasar kertas insulasi. Syarate luwih kenceng.

Suhu sing luwih dhuwur.Motor EV luwih panas tinimbang motor industri. Pendinginan Cairan mbantu, nanging titik panas isih tekan 160-180°C. Bahan kelas H (180 ° C) standar. Sawetara pabrikan pindhah menyang Kelas C (220 ° C) kanggo desain generasi sabanjure.

Tegangan sing luwih dhuwur.Motor EV awal mlaku ing 300-400V. Sistem anyar mlaku ing 800V. Sistem sing bakal teka bakal mlaku ing 1200V utawa luwih dhuwur. Syarat kekuatan dielektrik wis tikel kaping pindho. Kertas sing bisa digunakake kanggo 400V bisa uga ora aman kanggo 800V.

Paparan lenga.Akeh motor EV nggunakake lenga kanggo cooling lan lubrication. Kertas insulasi dumunung ing lenga kasebut. Sawetara bahan swell utawa degrade ing lenga. Kertas adhedhasar polyimide nindakake kanthi apik. Kertas berbasis poliester bisa uga duwe watesan. Nyuwun data tes kompatibilitas lenga.

Otomasi.Jalur produksi motor EV mlaku kanthi kacepetan dhuwur. Kertas diisi saka gulungan, dipotong, dilipat, lan dilebokake kanthi otomatis. Konsistensi materi penting. Variasi ketebalan ± 0.01mm bisa macet inserter otomatis.

Telung Masalah Nyata sing Kelakon ing Jalur Produksi

Sifat-sifat materi teoretis minangka salah sawijining perkara. Apa bener dadi salah ing lantai pabrik liyane.

Masalah siji: kertas luh nalika lempitan.Mesin melu kertas menyang U-wangun kanggo baris slot. Yen kertas nduweni kekuatan sobek pinggiran sing kurang, kertas kasebut pecah ing garis lipatan. Garis mandheg. Operator ngresiki macet. Produksi diterusake. Iki kedadeyan kaping pirang-pirang saben shift kanthi materi sing ora apik.

Masalah loro: dimensi kertas diganti karo kelembapan.Kertas Aramid nyerep kelembapan saka udhara. Ing asor dhuwur, ngembang. Ing asor kurang, iku shrinks. Mesin kasebut dikalibrasi kanggo siji ukuran. Nalika kertas ngganti ukuran, wangun lempitan ganti. Sisipan gagal. Pemasok sing apik ngirim kertas ing kemasan tahan lembab. Pabrik sing apik nyimpen ing kamar sing dikontrol iklim.

Masalah telu: kontaminasi adhesive.Sawetara kertas insulasi duwe lapisan adesif sing diaktifake panas ing sisih siji. Sawise nglebokake, panas ikatan kertas menyang tembok slot. Yen adesif metu sajrone panyimpenan utawa transfer, bakal nempel ing pandhuan mesin. Bledug nglumpukake. Alignment mlayu. Solusi kasebut yaiku manufaktur sing resik lan liner rilis sing tepat.

Cara Nemtokake Kertas Insulasi kanthi Bener

Punika conto spesifikasi nyata kanggo drive traksi motor EV.

Kirim iki menyang telung supplier. Mbandhingake laporan tes sing diwenehake. Takon babagan variasi - batch to batch, roll to roll. Pemasok sing mangsuli data yaiku sing dipercaya.

Enem Pitakonan Pembeli Takon

Apa aku bisa nggunakake kertas insulasi sing padha kanggo kabeh motorku?
Ora biasane. Motors beda mlaku ing suhu lan voltase beda. Standarisasi ing siji materi nyederhanakake persediaan nanging meksa sampeyan nggunakake bahan sing luwih dhuwur tinimbang sing dibutuhake kanggo sawetara motor, nambah biaya. Utawa sampeyan nggunakake materi sing luwih murah lan resiko gagal. Luwih apik kanggo nduweni loro utawa telung bahan lan cocog karo aplikasi.

Apa bedane antarane NMN lan NHN?
Lapisan tengah. NMN nggunakake film poliester. NHN nggunakake film polimida. Polimida tahan suhu sing luwih dhuwur. Kanggo motor sing mlaku ing ngisor 155 ° C, NMN apik. Kanggo 155-180 ° C, pilih NHN. Bentenipun biaya punika andhap asor.

Apa kertas sing luwih kandel mesthi tegese insulasi sing luwih apik?
Ora tansah. Kekuwatan dielektrik mundhak kanthi kekandelan, nanging pas mekanik dadi luwih angel. kertas nglukis njupuk munggah spasi nang slot. Ruang kasebut bisa uga duwe tembaga luwih akeh. Desainer motor perdagangan kekandelan insulasi karo isi tembaga. Kertas sing luwih tipis ngidini luwih akeh tembaga, daya sing luwih dhuwur, nanging mbutuhake kontrol proses sing luwih apik.

Apa umur beting kertas insulasi?
Gumantung ing kahanan panyimpenan. Ing kemasan asli, kertas aramid sing dikontrol iklim, tahan pirang-pirang taun. Bahan basis poliester bisa rusak luwih cepet. Resiko utama yaiku nyerep kelembapan lan penuaan adesif. Yen kertas wis disimpen luwih saka rong taun, nyoba sampel sadurunge digunakake.

Kepiye carane ngerti yen kertas pemasok konsisten?
Nyuwun data Cpk babagan kekandelan. Cpk 1.33 utawa luwih dhuwur tegese proses kasebut bisa. Uga njaluk laporan test batch-to-batch. Yen pemasok ora bisa ngasilake iki, dheweke ora ngontrol proses kasebut.

Apa kertas isolasi bisa didaur ulang?
Paling akeh yaiku termoset utawa termoplastik kinerja dhuwur. Daur ulang iku angel. Sawetara kertas aramid bisa ditolak, nanging proses kasebut ora kasedhiya. Fokus industri yaiku nyuda sampah nalika nglereni lan nglebokake, dudu babagan daur ulang pasca konsumen.

A Wigati Kompatibilitas Kanthi Slot Wedges

Kertas isolasigaris tembok slot. Wedge slot nutup bukaan. Dheweke kudu kerja bareng.

Wedge meksa ing kertas ing bukaan slot. Yen kertas alus banget, wedge bakal digali. Yen kertas banget rapuh, bakal retak ing titik kontak wedge.

Kanggo motor EV, akeh insinyur masang kertas aramid karo wedges aramid. Kulawarga materi sing padha, ekspansi termal sing padha lan prilaku mekanik. Kanggo motor umum, kertas DMD kanthi wedges serat kaca minangka kombinasi sing wis kabukten.

Nalika pesen saka supplier, nemtokake loro item bebarengan. Supplier banjur bisa cocog karo sistem material.
